Новые МГЭС расположены на реке Кубани, в 40 км от Черкесска, столицы Карачаево-Черкесской республики. Гидроэлектростанции используют общие подпорные и водосбросные сооружения, но гидроагрегаты в каждой МГЭС свои. Проект реализован РусГидро — одним из крупнейших российских энергетических холдингов. Сооружения гидроузла состоят из гравитационной плотины, зданий МГЭС, водосброса между ними, дамбы и открытого распределительного устройства на берегу. Общая мощность комплекса — 49,8 МВт.
Красногорские МГЭС начали строить в 2019 году. Через 2 года реку Кубань перекрыли и пустили воду через новые гидротехнические сооружения. В 2022 году начали наполнять водохранилище, а в 2023 году гидроузел официально ввели в эксплуатацию. Сейчас Красногорские МГЭС-1 и МГЭС-2 обеспечивают более 10% энергопотребления в Карачаево-Черкесии.

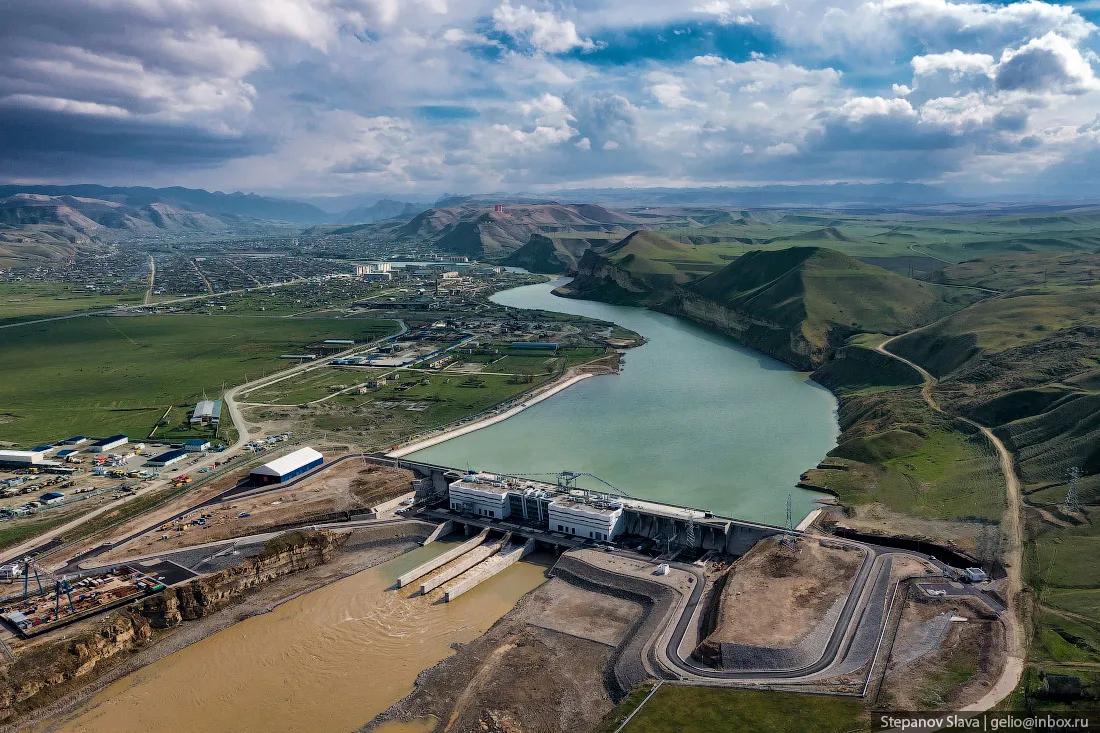

1. Красногорские МГЭС не только вырабатывают до 10% энергопотребления республики, но и выравнивают колебания уровня воды от смены режимов работы Зеленчукской ГЭС-ГАЭС, которая расположена в 3,4 км выше по течению.
![](/images2/55/90/65590_1600x0.webp)

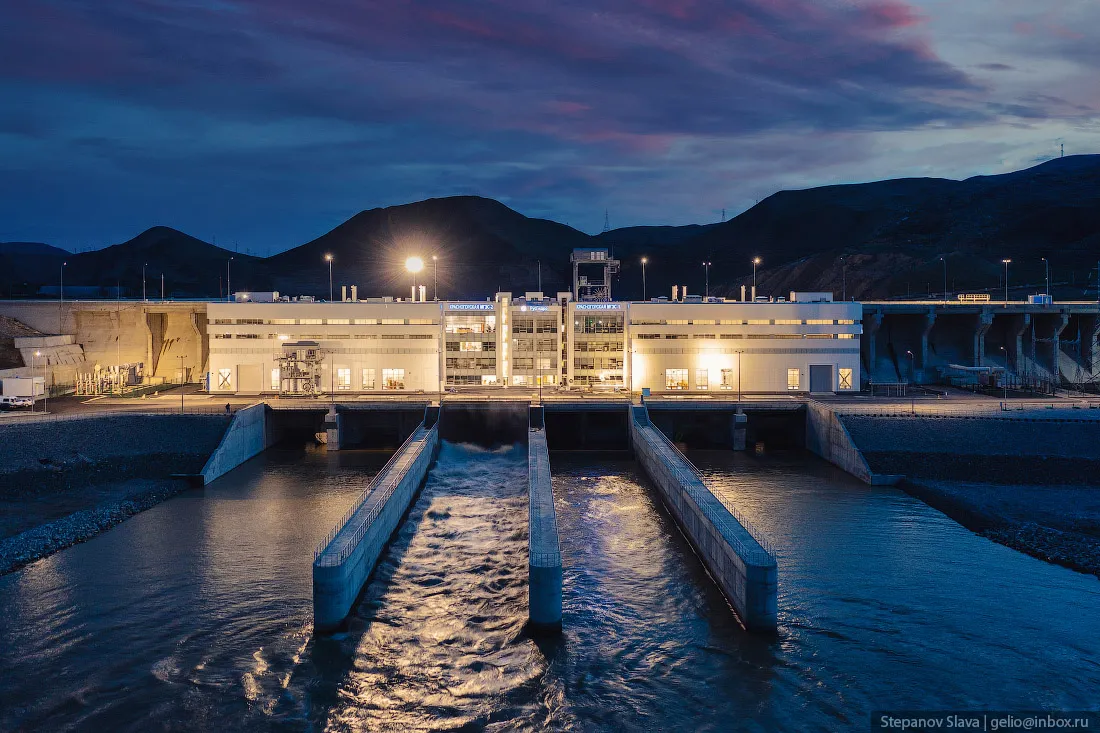

2. Здания МГЭС-1 и МГЭС-2 расположены на одной линии, Кубань перекрывает железобетонная гравитационная плотина длиной 148 метра и высотой 31.4 м — как дом в 12 этажей. Гравитационными называют плотины, которые удерживают воду за счет собственной массы конструкции.
![](/images2/55/92/65592_1600x0.webp)

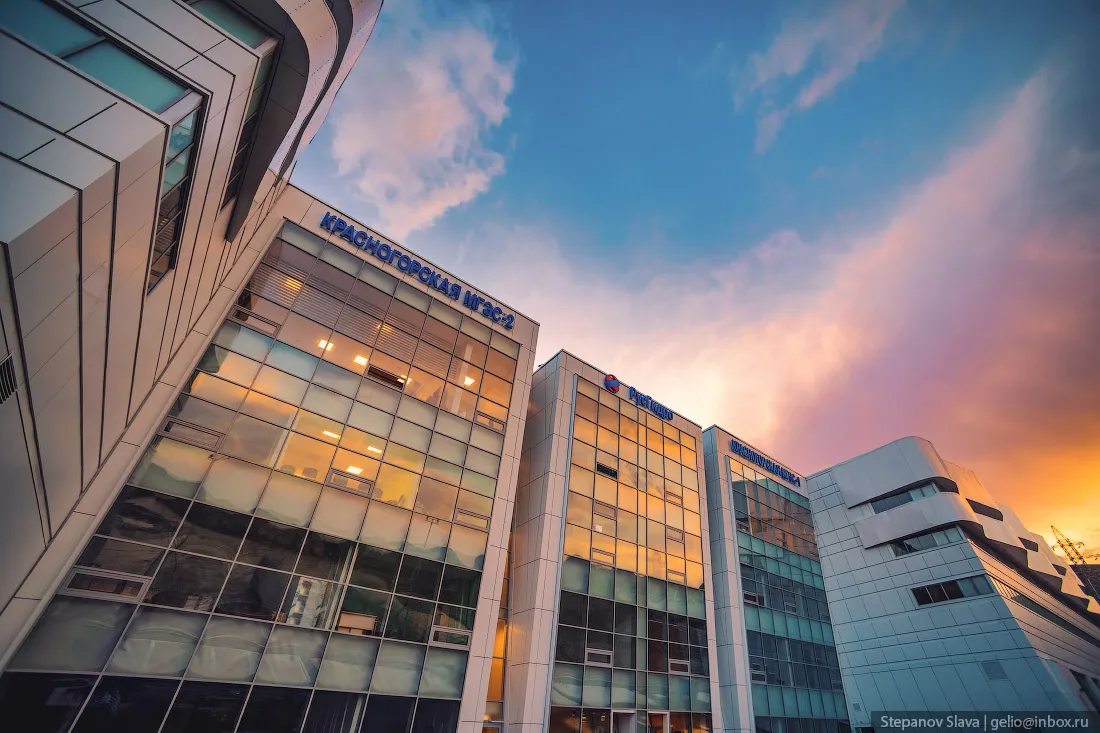

3.
![](/images2/55/93/65593_1600x0.webp)

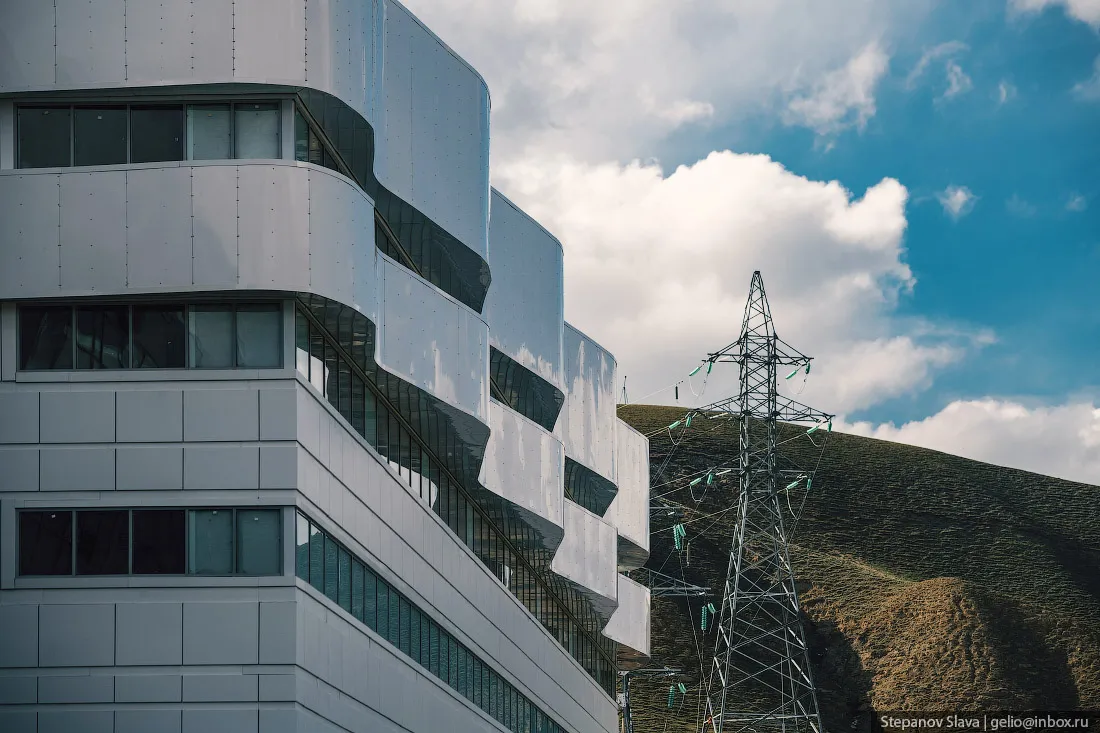

4. Волна на фасаде здания ГЭС.
![](/images2/55/94/65594_1600x0.webp)
5. Рядом с ГЭС находятся аулы Сары-Тюз и Кумыш, чуть дальше по течению — станица Красногорская.
![](/images2/55/95/65595_1600x0.webp)

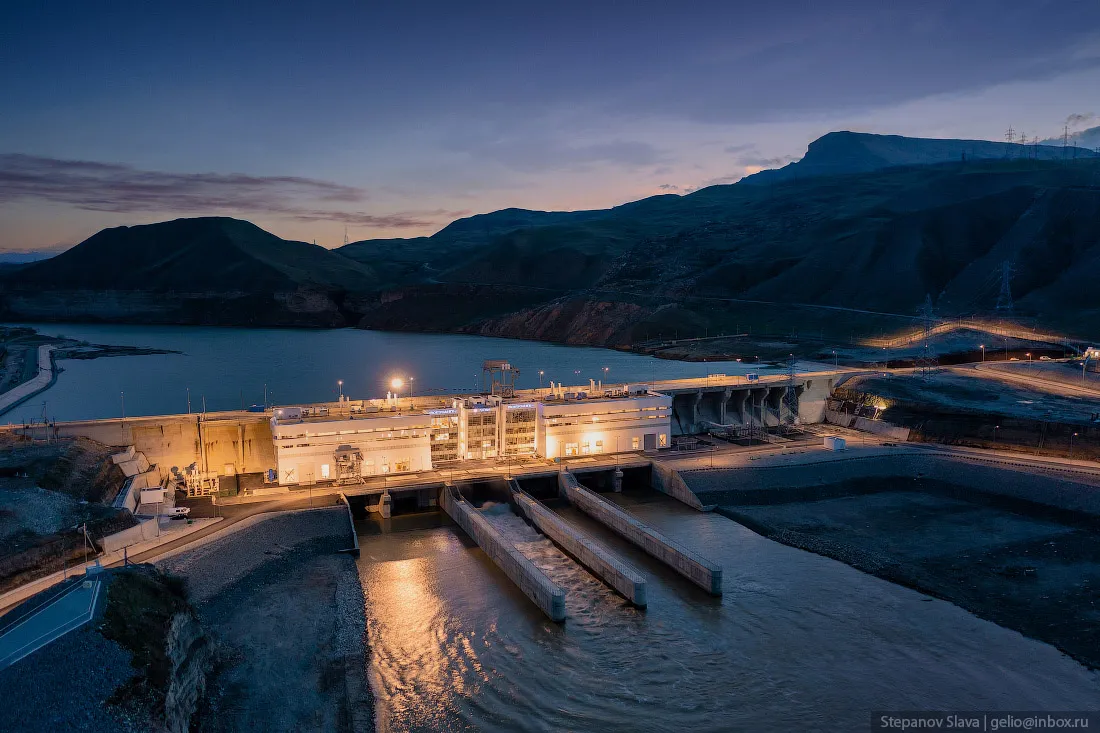

6. Для защиты территории от затопления, на правом берегу водохранилища построили насыпную дамбу длиной 475,7 м и высотой до 7,1 м. Дамба отсыпается из гравийно-галечного грунта.
![](/images2/55/96/65596_1600x0.webp)

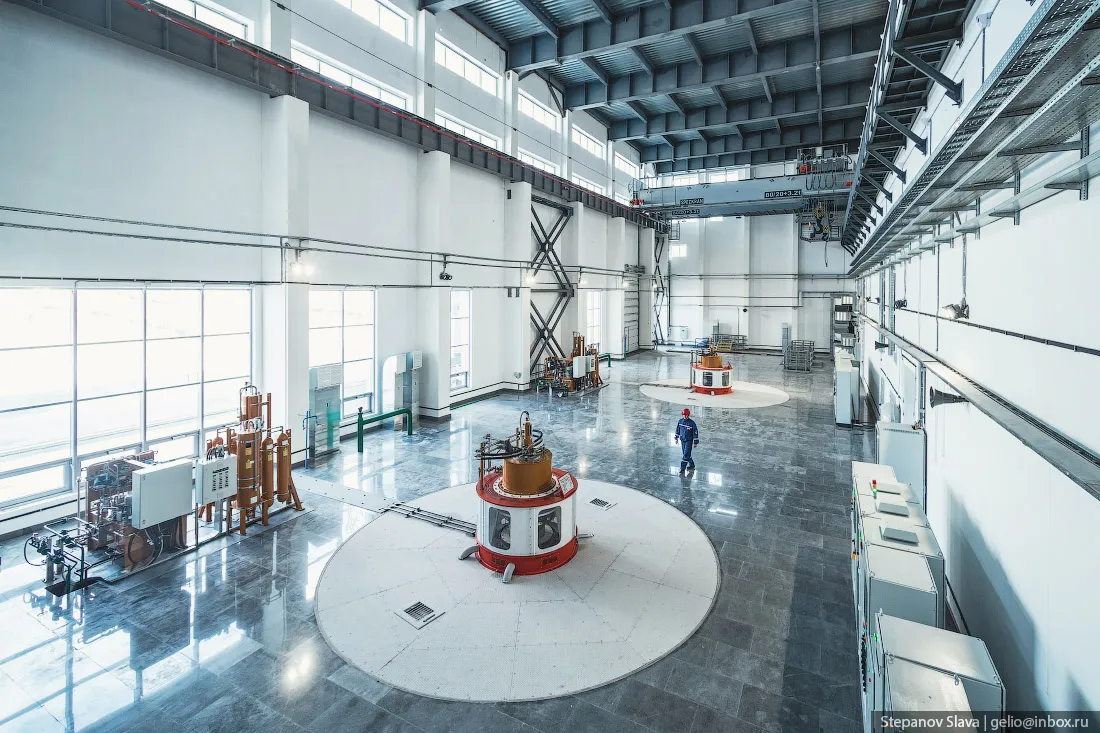

7. В здании каждой МГЭС размещены по два гидроагрегата мощностью по 12,45 МВт с поворотно-лопастными гидротурбинами.
![](/images2/55/97/65597_1600x0.webp)
8. МГЭС — значит малые гидроэлектростанции, которые вырабатывают относительно небольшой объем электроэнергии.
![](/images2/55/98/65598_1600x0.webp)

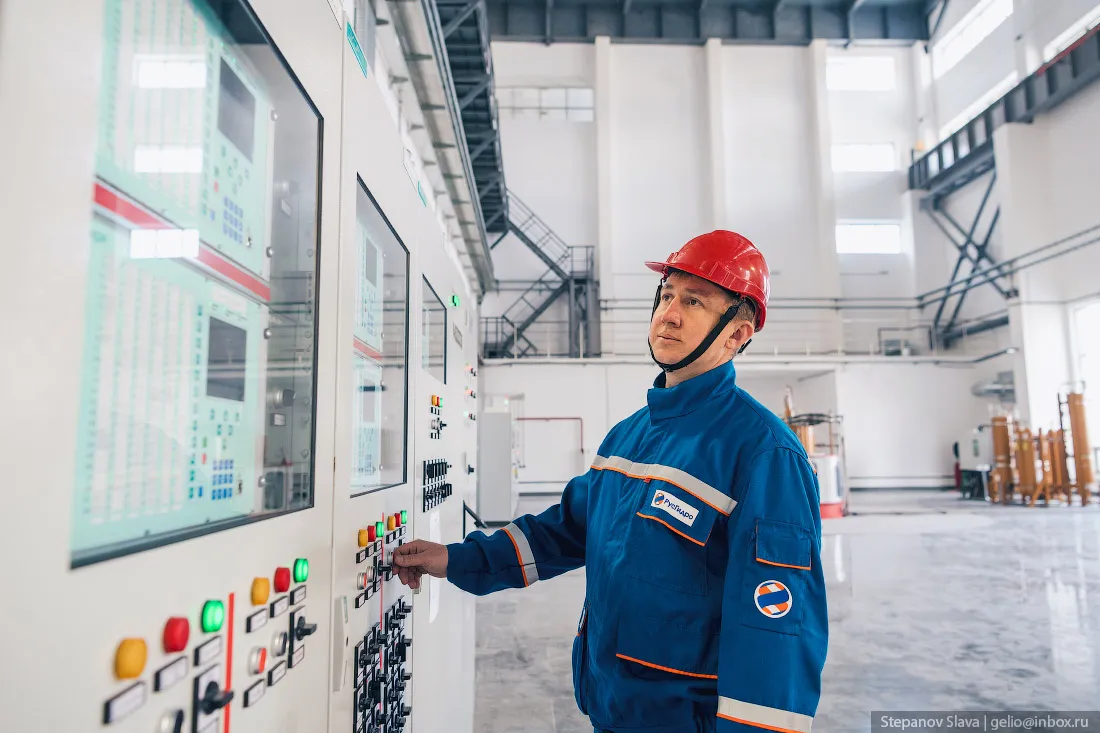

9.
![](/images2/55/99/65599_1600x0.webp)

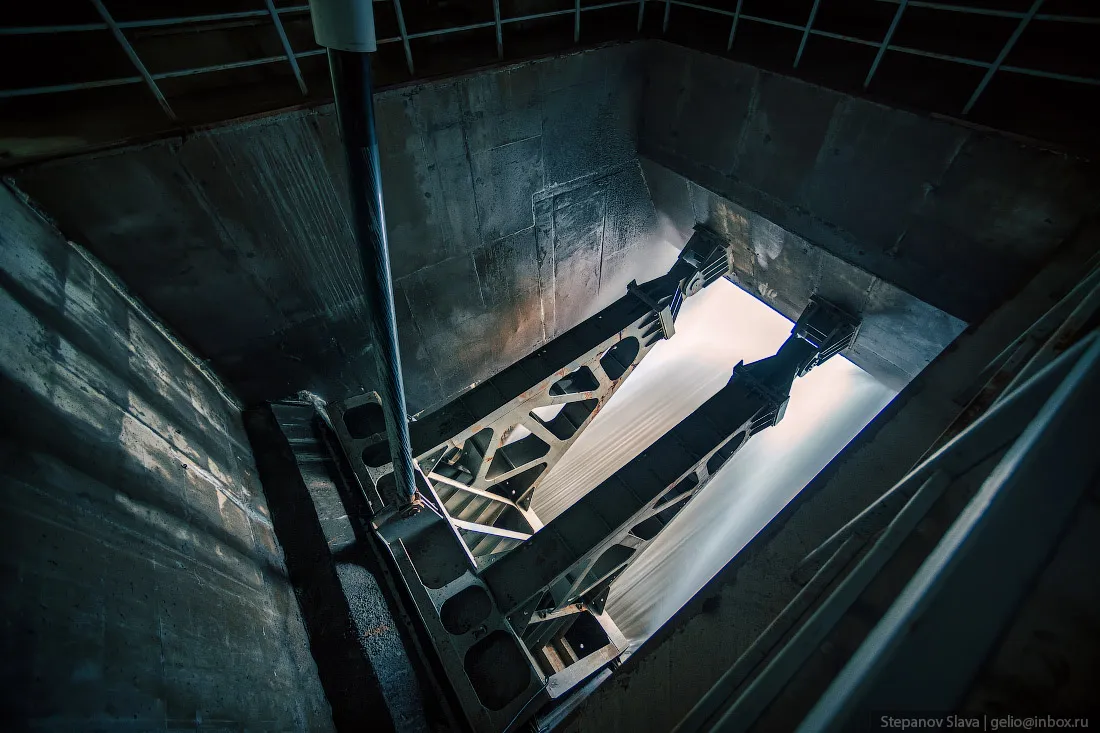

10.
![](/images2/56/00/65600_1600x0.webp)
11. Главный щит управления МГЭС.
![© Слава Степанов/gelio.livejournal.com © Слава Степанов/gelio.livejournal.com](/images2/56/01/65601_1600x0.webp)

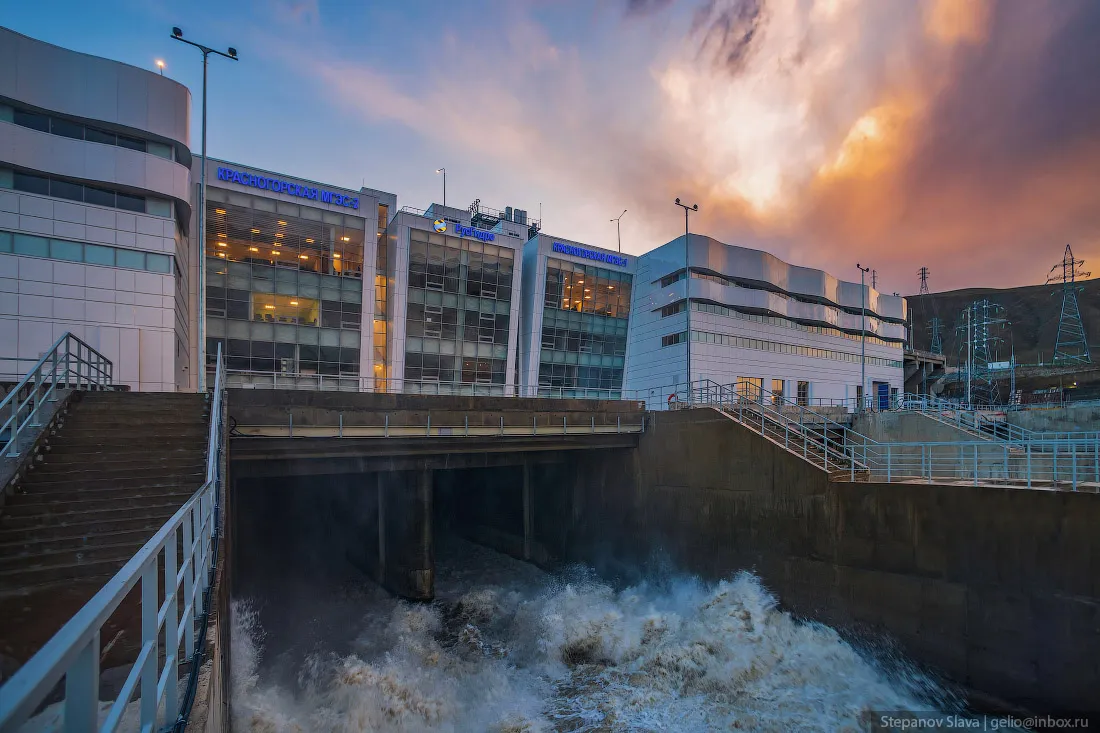

12.
![© Слава Степанов/gelio.livejournal.com © Слава Степанов/gelio.livejournal.com](/images2/56/02/65602_1600x0.webp)
13. ОРУ — открытое распределительное устройство. На Красногорских МГЭС оно одно на обе гидроэлектростанции. Отсюда электроэнергия отправляется по линиям напряжением 110 кВ до КРУЭ-110 кВ Зеленчукской ГЭС-ГАЭС. ГАЭС способна аккумулировать электроэнергию и выдавать её в период пиков потребления в энергосистеме.
![© Слава Степанов/gelio.livejournal.com © Слава Степанов/gelio.livejournal.com](/images2/56/03/65603_1600x0.webp)

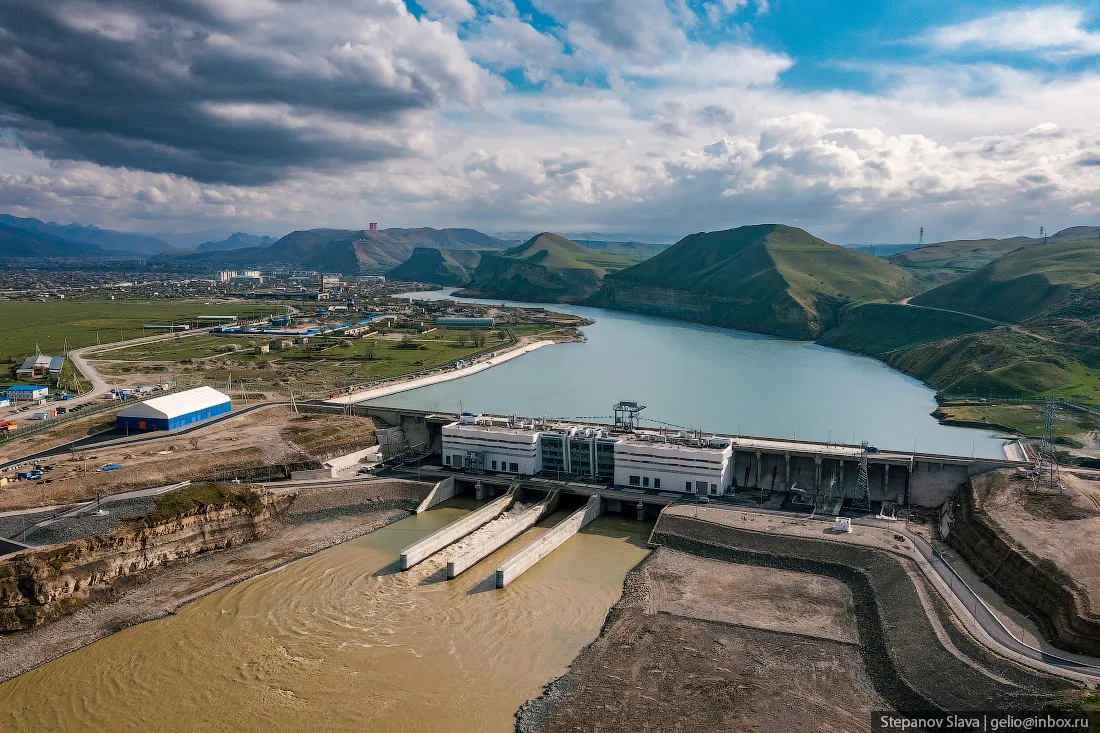

14. Красногорские МГЭС снизят дефицит энергосистемы региона на 18% и снимут сезонные ограничения с Зеленчукской ГЭС-ГАЭС. При этом оптимизируется водный режим Кубани и увеличивается выработка электроэнергии на всех электростанциях каскада Кубанских ГЭС на 250 млн кВт*ч ежегодно. Мощности двух малых гидроэлектростанцих хватит для электроснабжения 50 тысяч домохозяйств. А работа ГЭС поможет сэкономить около 50 тысяч тонн угля.
![© Слава Степанов/gelio.livejournal.com © Слава Степанов/gelio.livejournal.com](/images2/56/04/65604_1600x0.webp)

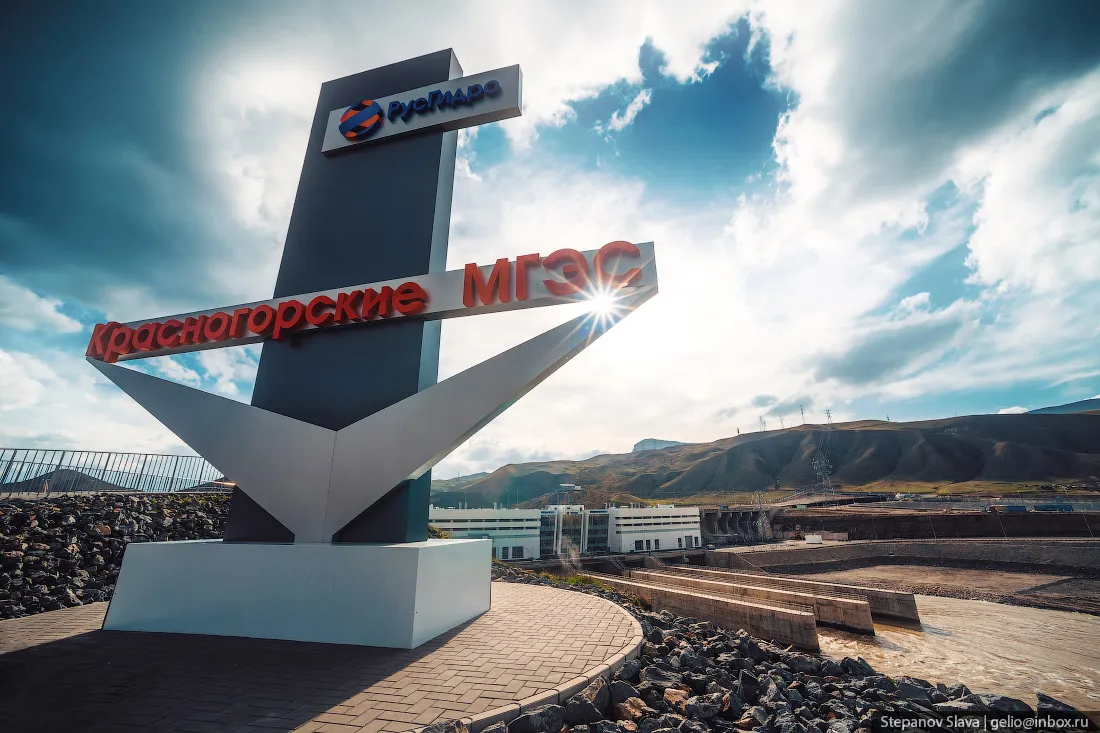

15. Красногорские МГЭС — крупнейший проект в программе РусГидро по развитию малой гидроэнергетики. В рамках этой программы уже построили 5, уже возводят ещё 2 и проектируют 3 ГЭС.
![© Слава Степанов/gelio.livejournal.com © Слава Степанов/gelio.livejournal.com](/images2/56/05/65605_1600x0.webp)
